★功能概述

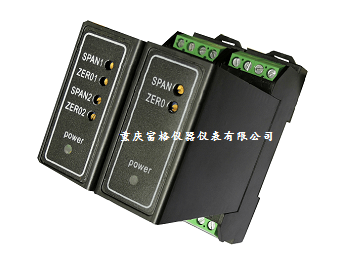

配电隔离器是一种模块化卡装式结构的仪表。它向现场一台二线制变送器提供隔离工作电源,同时将二线制变送器送来的4-20mADC信号,转换成一路或两路互隔离的1-5VDC(或4-20mADC)的隔离信号输出。彻底消除输入信号中夹带的各种干扰信号,确保原有信号不失真。全部采用美国原装进口电子元件,在十多年的实际应用过程中,不断升级,综合性能更加稳定,使用寿命更长,是一个非常可靠的产品。
★主要技术指标
◆输入信号: 4-20mA配电
◆输入通道: 1个(即连接一台变送器)
◆取样电阻: 50Ω
◆输出信号: 4-20mADC或1-5VDC(一路或二路)
◆配电电压: 18.5-28.5VDC
◆输出电阻: 250Ω(1-5VDC输出时);>500KΩ(4-20mADC输出时)
◆负载电阻: 250-350Ω(4-20mADC输出时)(特殊负载订货时请注明)
◆精 度: ±0.2%FS
◆响应时间: <1s
◆共模干扰: 50Hz时,<5mV
◆隔 离: 输入-输出-电源间相互隔离.
◆零点调整: ZERO电位器
◆量程调整:SPAN电位器
◆电 源:24VDC±10%
◆功 耗:<1.5W
◆环境温度:0-50℃
◆相对湿度:<90%RH(不结露)
◆绝缘电阻:电源、输入与输入端子间≥100MΩ
◆绝缘强度:电源、输入与输出端子,1500VAC/1分钟
◆结 构:模块化卡装式
◆重 量:150g
◆运行维护:在工作状态下,仪表可以随时更换
★外形尺寸及安装
◆外形尺寸:宽*高*深(26*84*80mm)
◆安 装:D35mm导轨
