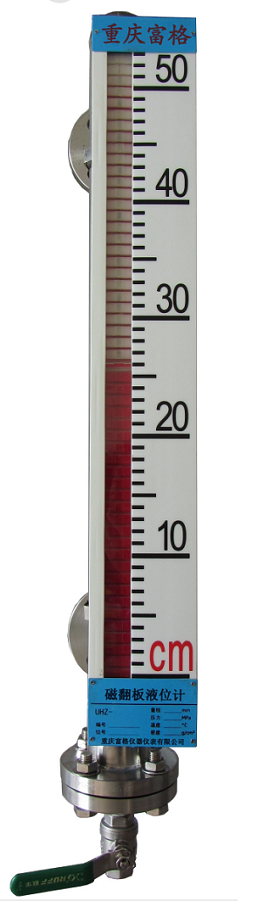

产品名称: 磁翻板液位(界面)计
产品简介:

产品型号:FHC-□□□□□□□

产品规格:侧装式、顶装式、钢绳式

产品简介:广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池反应罐、发酵罐、液氨贮罐、氨分离器、锅炉汽包、除氧器、硫水箱、回水箱、髙低压加热器、凝结器、蒸发器等物位测量控制。

产品说明:

产品详情:

★ 工作原理

磁翻板液位(界面)计的测量筒与被测容器通过导管及法兰连接是相通的,两者中的气相和液相是同步变化的。根据浮力和磁耦合原理,测量筒内的磁性浮子,随被测液面的升高(降低),驱动测量筒外部显示器上的双色翻板翻转。当液面上升时,磁性浮子驱动翻板旋转180°,显示红色或绿色;当液面下降时,磁性浮子驱动翻板反向旋转180°,显示白色。红色带或绿色带的高度就是被测液面的高度,实现了测量和显示被测液(界)面位置的目的。

每个磁翻板为双色轴向对称结构,两个磁翻柱间的间距为10mm,分别以白色和红色(或绿色)来指示气相部分和液相部分,红色(或绿色)与白色交接处就是液相和气相的分界处。该液位计既能测量液(界)面,也能测量两种不同密度介质的界面。

★ 特点

● 结构非常简单、坚固可靠、持久耐用、几乎无需维护,可在户外长期使用;

● 磁翻板与测量筒内的磁浮子及介质、磁性报警开关是互相隔离的;

● 工作压力:真空~42MPa,密度最低可达0.459cm3;

● 工作温度:-190~+425℃;

● 不受被测介质物理和化学状态的影响。如:介质的导电率、介电常数、泡沫、压力、温度、蒸发、沸腾、气泡等影响。广泛用于各种强弱腐蚀、易燃易爆、毒性、强放射性、搅动的、污浊的液面和界面测量;

● 可选配单刀单掷(SPST)、单刀双掷(SPDT)型无源双稳态磁性开关,实现高低液面、界面控制或报警。磁性开关数量不受限制;

● 可选配干簧管液位传感器、磁致伸缩液位传感器、电容式二线制液位传感器,输出4-20mADC(或带HART协议)信号,实现远距离集中测量与控制;

● 二线制液位传感器可带LED数码显示便于夜间观测;

★ 适用范围

磁翻柱板液位计能广泛用于石油、化工、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池反应罐、发酵罐、液氨贮罐、氨分离器、锅炉汽包、除氧器、硫水箱、回水箱、髙低压加热器、凝结器、蒸发器及其他压力容器内与304、321、316L、0Cr18N9、304或0Cr18Ni9+PTFE 00Cr17N14Mo2、1Cr18N9Ti、PVC、PP等材质相容的介质液面、两种不同介质界面测量与显示。有多种安装形式选择,以适应不同场合环境的要求。

★ 附加功能选项

● 可选配单刀单掷(SPST)、单刀双掷(SPDT)无源双稳态磁性开关,实现高低液面、界面控制或报警。磁性开关数量不受限制;

● 可选配二线制磁致伸缩或电容式液位传感器,输出4-20mADC,实现高精度、连续测量与控制;

● 液位计工艺接口形式选择;

● 液位计顶部和底部结构形式选择;

● 输出4~20mADC可带HART协议;
